Lazer Kesim ve CNC Abkant Büküm Birlikte Nasıl Kullanılır?

Lazer kesim ve CNC abkant büküm, sac metal parçaların kesilmesi ve istenen geometrik forma getirilmesi için birlikte kullanılan iki önemli üretim işlemidir. Birçok endüstriyel parça yalnızca lazer kesim ile tamamlanmaz. Teknik çizime göre kesilen sac parçaların belirli açılarda bükülmesi, ürünün son şeklini kazanmasını sağlayabilir.

Özellikle makine imalatı, metal kabin, pano, konstrüksiyon, endüstriyel ekipman ve çeşitli sac parça üretimlerinde lazer kesim ile CNC abkant büküm birbirini tamamlayan işlemler olarak kullanılabilir.

Lazer Kesim ve CNC Abkant Büküm Nedir?

Lazer kesim ve CNC abkant büküm, sac parçanın önce düz levha halindeyken kesilmesi, ardından teknik çizimde belirtilen açılara göre şekillendirilmesi sürecidir.

Lazer kesim; parçanın dış konturunu, deliklerini ve iç kesimlerini oluştururken CNC abkant büküm, parçaya üç boyutlu geometrisini kazandırır.

Örneğin bir sac kutu veya makine gövdesi üretilecekse önce düz sac üzerine ait parçanın kesim geometrisi oluşturulabilir. Daha sonra kesilen parça CNC abkant pres üzerinde belirlenen açılarda bükülerek nihai şekline getirilebilir.

Lazer Kesim Sürecinin Rolü Nedir?

Lazer kesim, parçanın düz sac üzerindeki geometrisini oluşturur.

Kesim sırasında:

• Dış konturlar

• Delikler

• İç kesimler

• Montaj noktaları

• Bağlantı detayları

oluşturulabilir.

CNC kontrollü fiber lazer sistemleri, teknik çizime göre farklı geometrilerin kesilmesini sağlar. Kesim tamamlandıktan sonra parça büküm işlemine hazırlanır.

Lazer kesim süreci nasıl ilerler? yazımızda kesim aşamalarını daha ayrıntılı olarak inceleyebilirsiniz.

CNC Abkant Büküm Nedir?

CNC abkant büküm, sac levhaların belirli kuvvet altında kalıcı olarak şekillendirilmesini sağlayan bir büküm yöntemidir.

Abkant pres üzerinde uygun kalıp ve takım seçimi yapılarak sac parça istenen açıya getirilebilir. CNC kontrol sistemi sayesinde büküm sırası, açı ve pozisyon gibi üretim parametreleri programlanabilir.

Büküm işleminin sonucu; malzeme türü, sac kalınlığı, büküm açısı, takım seçimi ve parça geometrisine bağlı olarak değişebilir.

Lazer Kesim ve CNC Abkant Büküm Birlikte Nasıl Kullanılır?

Üretim süreci genellikle şu sırayla planlanabilir:

1. Teknik Çizim Hazırlanır

Parçanın düz açınımı ve bükülmüş nihai geometrisi belirlenir.

Teknik çizimde büküm açıları, ölçüler ve kritik toleransların açıkça belirtilmesi önemlidir.

2. Sac Malzeme Belirlenir

Malzeme türü ve kalınlığı seçilir. Siyah sac, paslanmaz çelik, alüminyum ve galvaniz gibi malzemelerin büküm davranışları farklı olabilir.

3. Lazer Kesim Yapılır

Düz sac, teknik çizime göre lazer sistemiyle kesilir. Büküm için gerekli kesim geometrileri ve delikler bu aşamada oluşturulabilir.

4. Kesilen Parça Kontrol Edilir

Kesim sonrasında parçanın dış ölçüleri, delikleri ve büküm öncesi geometrisi kontrol edilebilir.

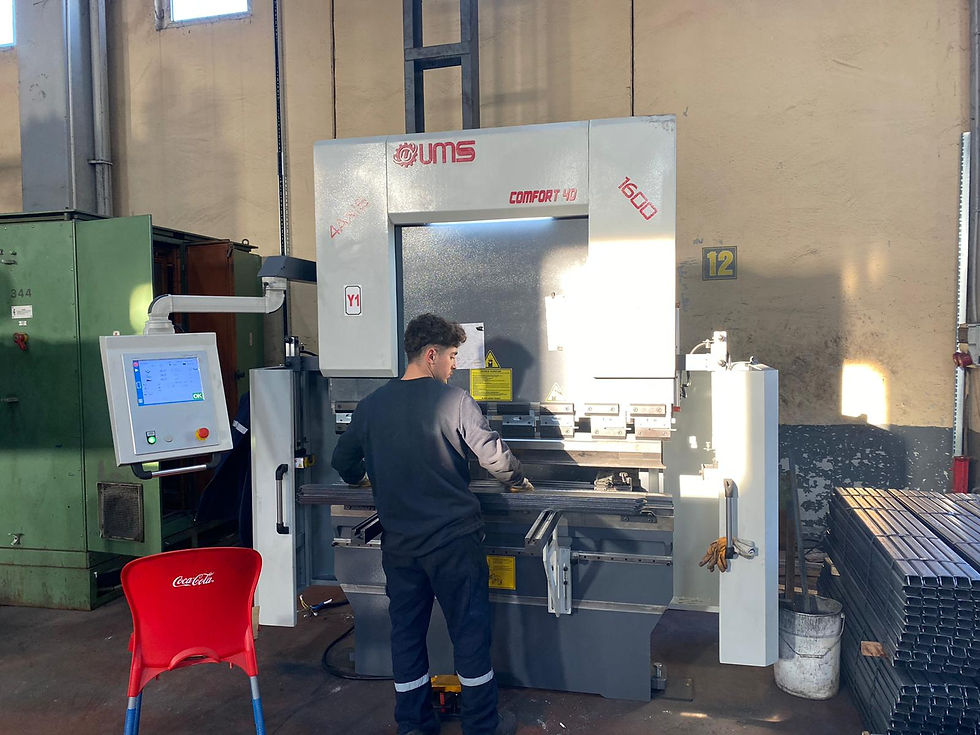

5. CNC Abkant Büküm Uygulanır

Kesilmiş sac parça uygun takım ve kalıp seçilerek CNC abkant pres üzerinde bükülür.

6. Nihai Parça Kontrol Edilir

Büküm sonrasında açı, ölçü ve genel geometri teknik çizimle karşılaştırılır.

Bu aşamaların doğru planlanması, özellikle seri üretimde parçaların tutarlı şekilde üretilmesine yardımcı olabilir.

Lazer Kesimden Önce Büküm Hesapları Neden Önemlidir?

Bükülecek sac parçanın düz açınım ölçüsü, nihai ölçüsünden farklı olabilir. Bunun nedeni büküm sırasında malzemenin şekil değiştirmesidir.

Bu nedenle lazer kesim dosyası hazırlanırken büküm payı ve açınım hesabının dikkate alınması gerekir.

Yanlış açınım kullanılması durumunda lazerle kesilen parça doğru ölçülerde görünse bile büküm sonrasında istenen nihai ölçü elde edilemeyebilir.

Bu nedenle lazer kesim ve CNC abkant büküm işlemlerinin ayrı ayrı değil, aynı üretim sürecinin parçaları olarak planlanması önemlidir.

Hangi Sac Malzemeler Lazer Kesim ve Bükümde Kullanılabilir?

Kullanılacak malzeme parçanın kullanım amacına göre belirlenir.

Siyah Sac

Makine parçaları, konstrüksiyon elemanları, şaseler ve çeşitli endüstriyel ürünlerde kullanılabilir.

Paslanmaz Çelik

Korozyon dayanımının önemli olduğu makine parçaları, ekipmanlar ve kabinlerde değerlendirilebilir.

Alüminyum

Hafiflik gerektiren çeşitli endüstriyel uygulamalarda kullanılabilir.

Galvaniz Sac

Kaplamalı yüzeyi nedeniyle belirli pano, kabin ve endüstriyel parça uygulamalarında tercih edilebilir.

Her malzemenin büküm sırasında gösterdiği davranış farklı olabileceği için takım seçimi ve üretim parametreleri malzemeye göre belirlenmelidir.

Lazer Kesim ve CNC Abkant Bükümde Teknik Çizimin Önemi

Teknik çizim, iki üretim işleminin birlikte doğru şekilde yürütülmesinde temel referanstır.

Çizimde mümkün olduğunca:

• Malzeme türü

• Sac kalınlığı

• Parça ölçüleri

• Büküm açıları

• Büküm yönleri

• Delik ölçüleri

• Delik konumları

• Toleranslar

• Kritik ölçüler

belirtilmelidir.

Özellikle lazer kesim ile büküm arasında ölçüsel ilişki bulunan parçalarda düz açınım ve nihai bükülmüş ölçülerin doğru hesaplanması önemlidir.

Lazer kesim toleransları nedir? yazımızda kesim ölçülerinin hassasiyetini etkileyen faktörleri inceleyebilirsiniz.

CNC Abkant Büküm Kapasitesi Neden Önemlidir?

Her abkant pres her parçayı aynı şekilde bükemez. Makinenin maksimum büküm uzunluğu, presleme kuvveti ve kullanılabilecek takımlar üretim planlamasında dikkate alınmalıdır.

Conmach Lazer Kesim Merkezi'nin sahip olduğu CNC abkant sisteminde 4000 mm büküm uzunluğu ve 270 ton kapasite bilgisi bulunmaktadır.

Bununla birlikte gerçek büküm kapasitesi yalnızca tonajla belirlenmez. Sac kalınlığı, malzeme türü, parça uzunluğu, büküm geometrisi ve kullanılacak takım da değerlendirilmelidir.

Lazer Kesim ve CNC Abkant Bükümde Toleranslar

Kesim ve büküm işlemlerinde toleransların ayrı ayrı değerlendirilmesi gerekir.

Lazer kesim sırasında parça ölçüleri ve delik konumları kontrol edilirken, büküm sonrasında açı ve nihai ölçüler de kontrol edilmelidir.

Özellikle birbirine bağlanacak veya montaj yapılacak parçalarda kesim ve büküm toleranslarının birlikte değerlendirilmesi önemlidir.

Bu nedenle teknik çizimde kritik ölçüler ve izin verilen toleranslar açık şekilde belirtilmelidir.

Lazer Kesim ve Büküm Sonrasında Çapak ve Yüzey Kalitesi

Kesim sonrasında oluşabilecek çapaklar ve kenar özellikleri büküm işleminden önce değerlendirilmelidir.

Lazer kesim parametrelerinin doğru ayarlanması; kesim hızı, lazer gücü, yardımcı gaz, malzeme türü ve kalınlığı gibi faktörlere bağlı olarak kenar kalitesini etkileyebilir.

Büküm işleminde ise kalıp ve takım seçimi parçanın yüzeyinde oluşabilecek izler açısından önem taşıyabilir.

Lazer kesimde çapak neden oluşur? yazımızda çapak oluşumunun nedenlerini daha ayrıntılı olarak inceleyebilirsiniz.

Lazer Kesim ve CNC Abkant Büküm Hangi Ürünlerde Kullanılır?

İki işlemin birlikte kullanıldığı ürünlere birçok farklı örnek verilebilir:

• Makine gövdeleri

• Elektrik panoları

• Metal kabinler

• Makine kapakları

• Şaseler

• Braketler

• Bağlantı parçaları

• Endüstriyel ekipman parçaları

• Havalandırma parçaları

• Metal muhafazalar

Ürünün tasarımına göre lazer kesim ve büküm sayısı değişebilir.

Fason Lazer Kesim ve CNC Abkant Büküm

Firmalar bazı projelerde yalnızca lazer kesim hizmeti, bazı projelerde ise kesim ve büküm işlemlerinin birlikte gerçekleştirilmesini tercih edebilir.

Lazer kesim ve CNC abkant büküm işlemlerinin aynı üretim planında değerlendirilmesi, müşterinin farklı üreticiler arasında koordinasyon yapma ihtiyacını azaltabilir.

Özellikle teknik çizime göre komple sac parça üretilecekse kesimden büküme kadar olan sürecin başlangıçta planlanması önemlidir.

Fason sac kesim hakkında daha fazla bilgi için fason sac kesim hizmeti nedir? yazımıza bakabilirsiniz.

Seri Üretimde Lazer Kesim ve CNC Abkant Büküm

Seri üretimde kesilen parçaların aynı ölçülerde bükülmesi önemlidir.

CNC kontrollü sistemler, üretim programlarının kullanılmasına ve aynı parçanın tekrarlanabilir şekilde işlenmesine yardımcı olabilir.

Seri üretimde şu unsurlar birlikte değerlendirilmelidir:

• Kesim planı

• Malzeme yerleşimi

• Kesim toleransları

• Büküm sırası

• Kalıp seçimi

• Büküm açıları

• Parça adetleri

• Kalite kontrol

Seri üretimde fason lazer kesim içeriğimizde yüksek adetli üretim süreçleri hakkında daha fazla bilgi bulabilirsiniz.

Lazer Kesim ve CNC Abkant Büküm Fiyatları

Kesim ve büküm işlemlerinin toplam maliyeti birçok faktöre bağlıdır.

Lazer kesim tarafında:

• Malzeme türü

• Sac kalınlığı

• Kesim uzunluğu

• Delik sayısı

• Parça geometrisi

• Adet

• Malzeme fireleri

önemli olabilir.

Büküm tarafında ise:

• Büküm uzunluğu

• Büküm sayısı

• Sac kalınlığı

• Malzeme

• Büküm açısı

• Takım seçimi

• Parça geometrisi

değerlendirilebilir.

Bu nedenle yalnızca lazer kesim fiyatı değil, parçanın tamamlanmış haldeki toplam üretim maliyeti dikkate alınmalıdır.

Çorlu'da Lazer Kesim ve CNC Abkant Büküm

Çorlu ve Trakya bölgesindeki sanayi firmaları için lazer kesim ve CNC abkant büküm hizmetlerinin birlikte kullanılması, sac parçaların farklı üretim aşamalarının planlanmasına yardımcı olabilir.

Conmach Lazer Kesim Merkezi, CNC fiber lazer sistemleriyle metal parçaların kesim ihtiyaçlarına yönelik üretim hizmeti sunmaktadır. CNC abkant sistemi ise kesilen sac parçaların teknik çizimlerde belirtilen ölçü ve açılara göre bükülmesi için kullanılabilir.

Sipariş öncesinde teknik çizim, malzeme, kalınlık, adet, kesim ve büküm bilgileri birlikte paylaşılırsa üretim sürecinin daha doğru planlanması mümkün olabilir.

Sonuç

Lazer kesim ve CNC abkant büküm, düz sac levhaların önce kesilmesi ve ardından istenen üç boyutlu geometriye dönüştürülmesi için birlikte kullanılabilen tamamlayıcı üretim işlemleridir.

Lazer kesim parçanın dış konturunu ve iç detaylarını oluştururken CNC abkant büküm parçaya belirlenen açı ve formu kazandırır.

Başarılı bir üretim için teknik çizimin doğru hazırlanması, büküm paylarının dikkate alınması, malzeme ve kalınlığın belirlenmesi, uygun takım seçimi ve nihai kalite kontrolünün birlikte planlanması önemlidir.
